Solidworks - 좌표 치수 입력 시 치수선 겹쳐지는 현상 개선

영문판 Solidworks 캡쳐 이미지가 사용되지만, 한글판도 크게 다르지 않습니다.



Solidworks - 좌표 치수 입력 시 치수선 겹쳐지는 현상 개선

---

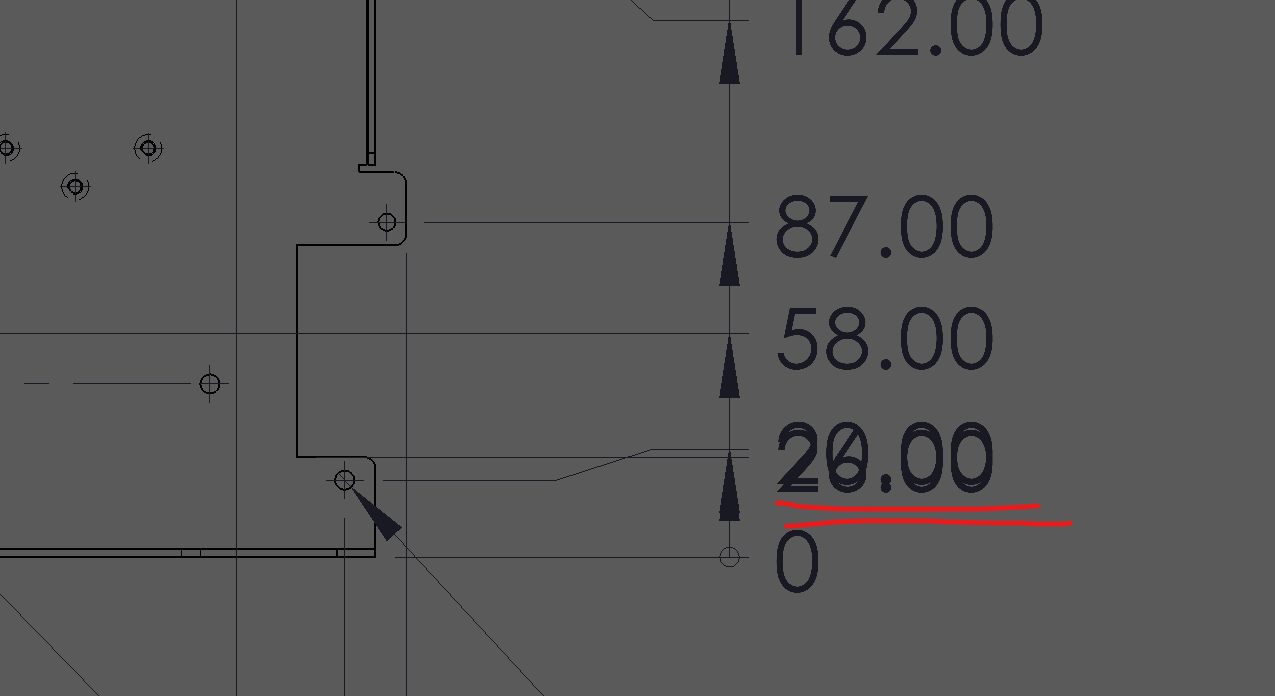

좌표 치수 입력 또는 입력 후 추가되는 좌표 치수선이 공간이 좁을 경우 아래와 같이 치수선이 겹쳐지는 현상이 발생하게 됩니다.



이런 현상을 개선하기 위해서는 아래와 같이 옵션을 변경하십시오.

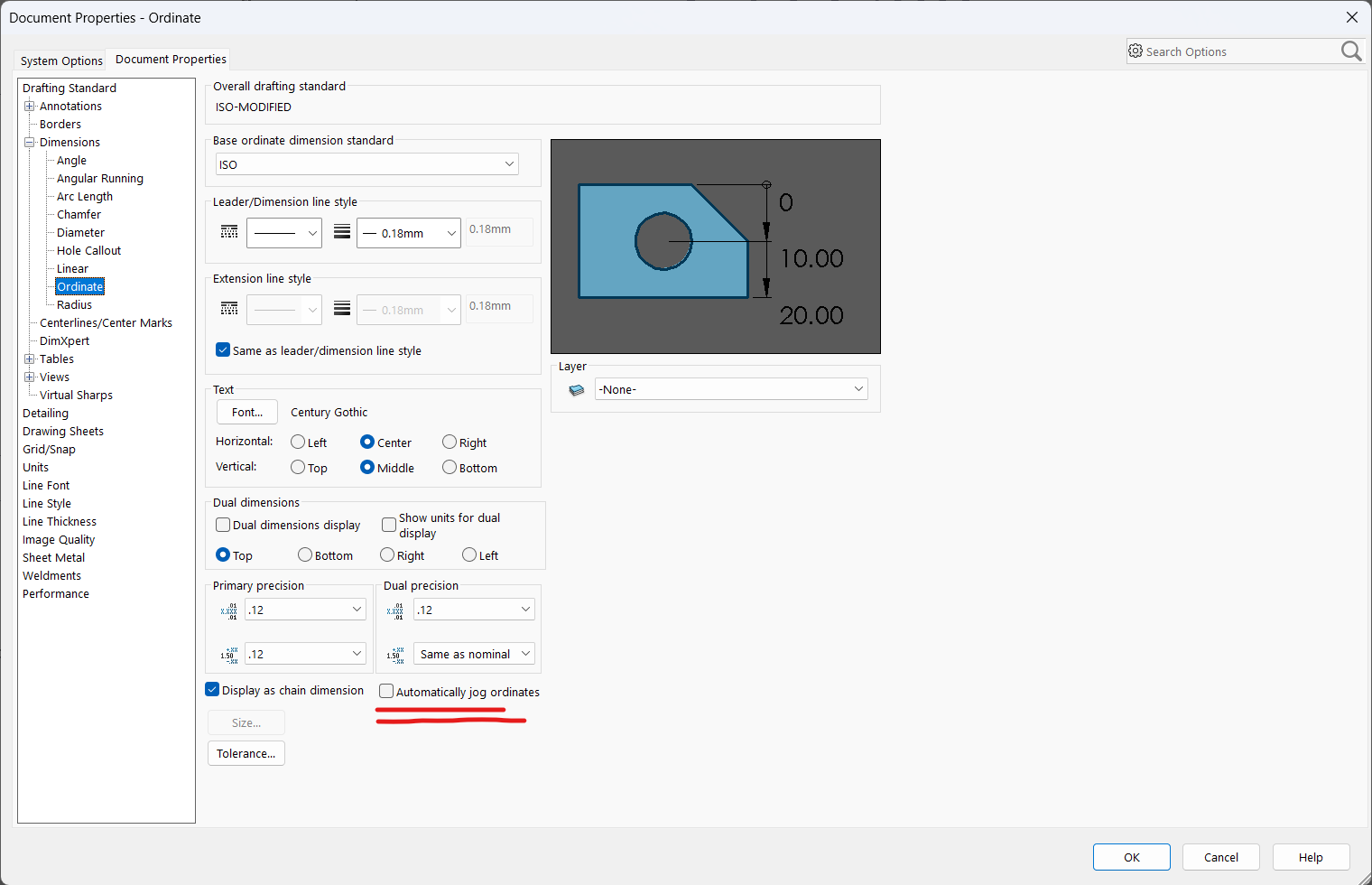

① Option → Document Properties → Ordinate


② Automatically jog ordinates 선택

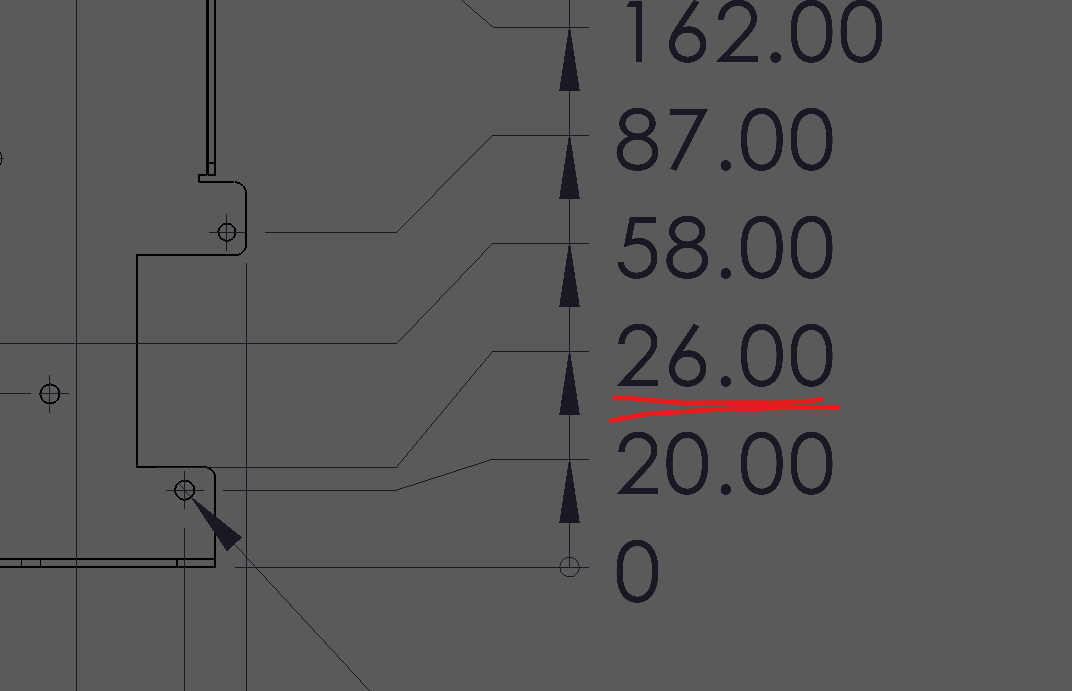

③ 좌표 치수선이 겹치지 않게 자동으로 shift 됩니다.
