영문판 Solidworks 캡쳐 이미지가 사용되지만, 한글판도 크게 다르지 않습니다.
Solidworks - Multi-body 기반 intersect
CATIA V5를 사용하다 Solidworks로 넘어오면서 가장 불편했던것 중 하나가 바로 CATIA의 UnionTrim 기능이 Soldiworks에는 없다는 것이였습니다.
더보기
개인적으로 CATIA - Part Design 모듈의 멀티 바디 기반 기능중에서 가장 강력하다고 생각되는게 바로 Union Trim 입니다.
당연히 CATIA 대비 낮은 가격대의 Solidworks에서 동일한 기능을 바라는게 모순일 수 있겠지만 오랫동안 길들여진 기능을 포기하기란 쉽지 않은게 사실입니다.
다행히 Soldiworks - Intersect라는 대체할만한 기능이 존재합니다.

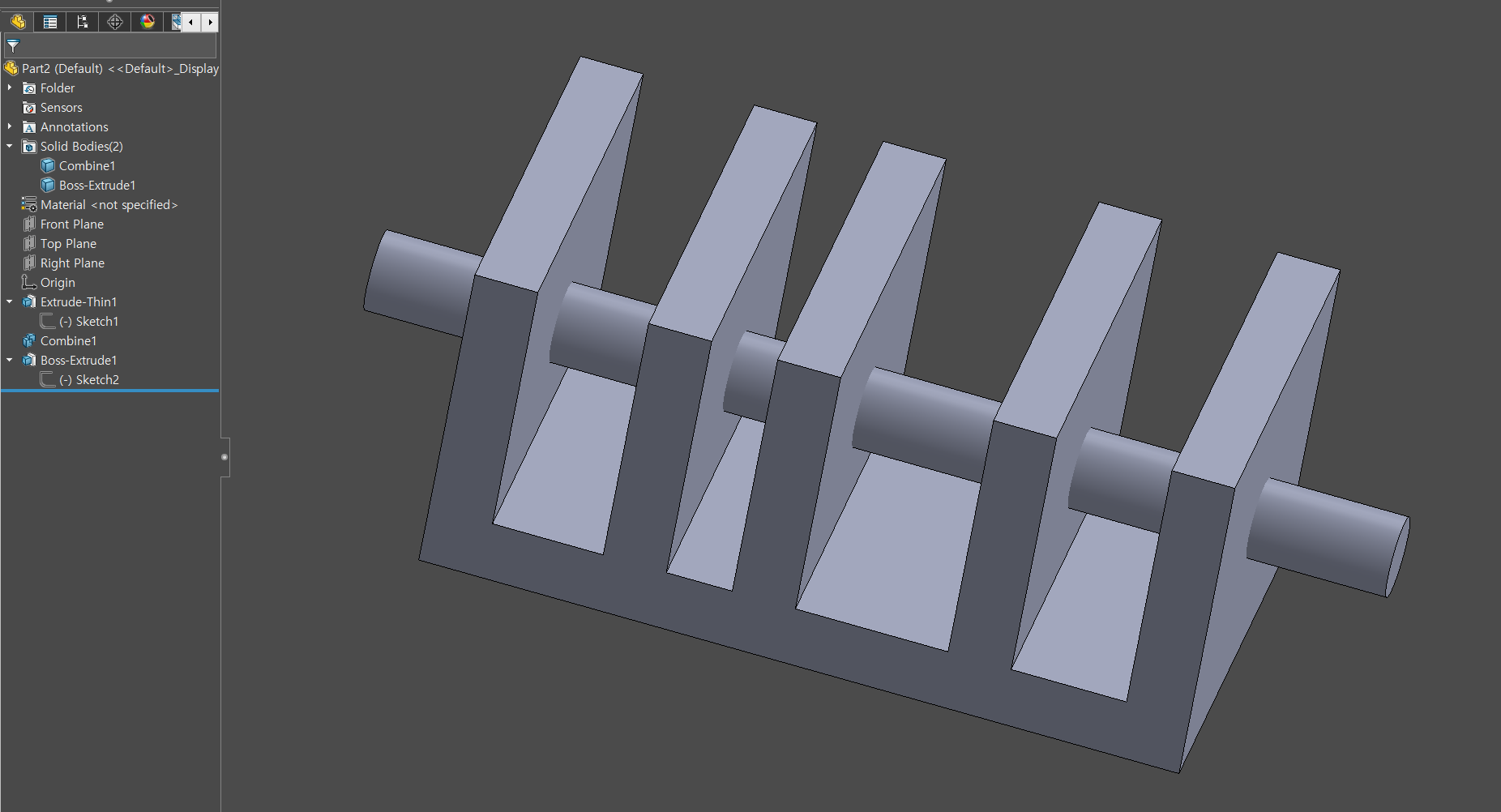

① 중간 파이프 형상을 제거하고 싶다면..

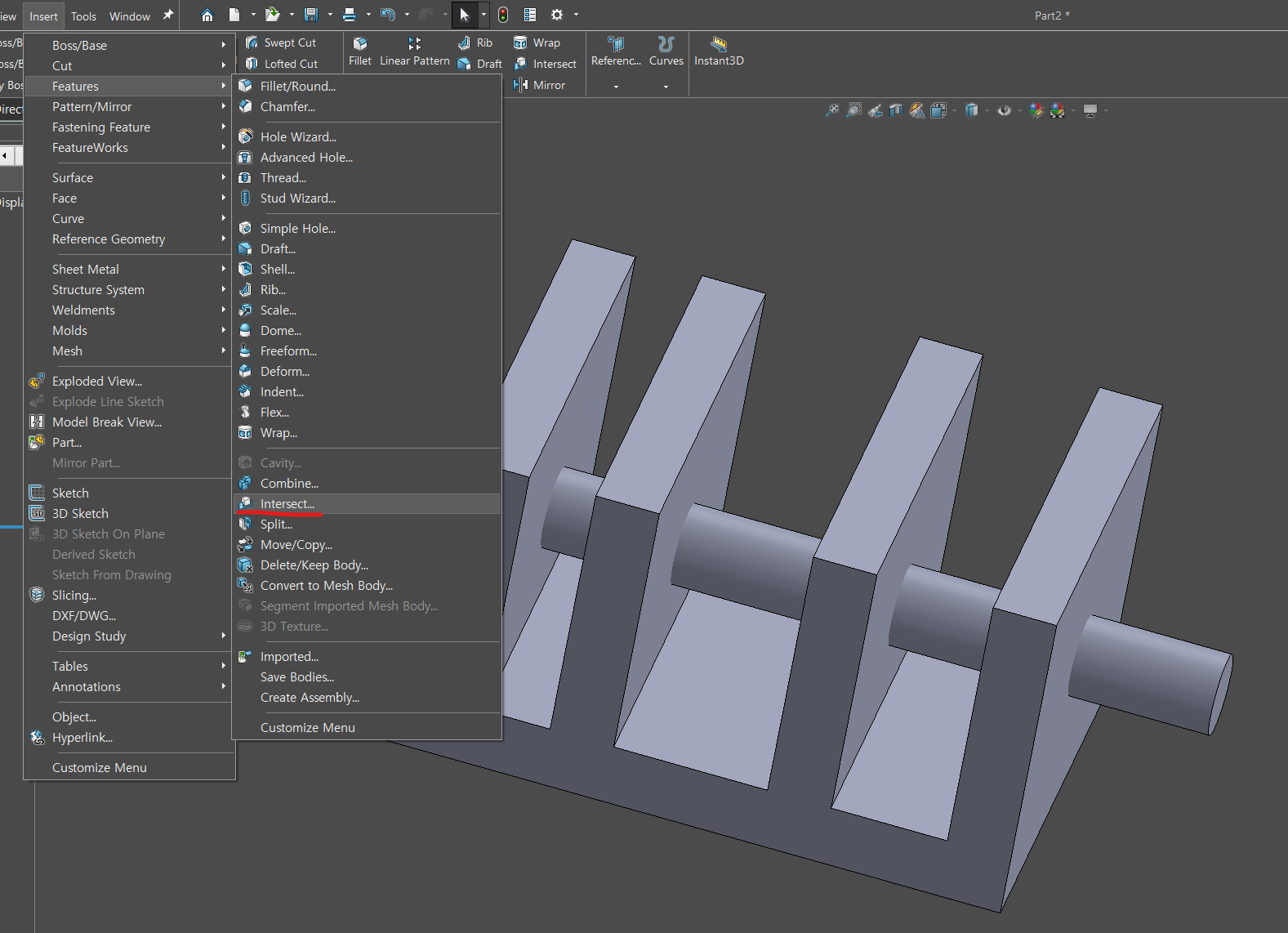

② Insert → Features → Intersect 선택

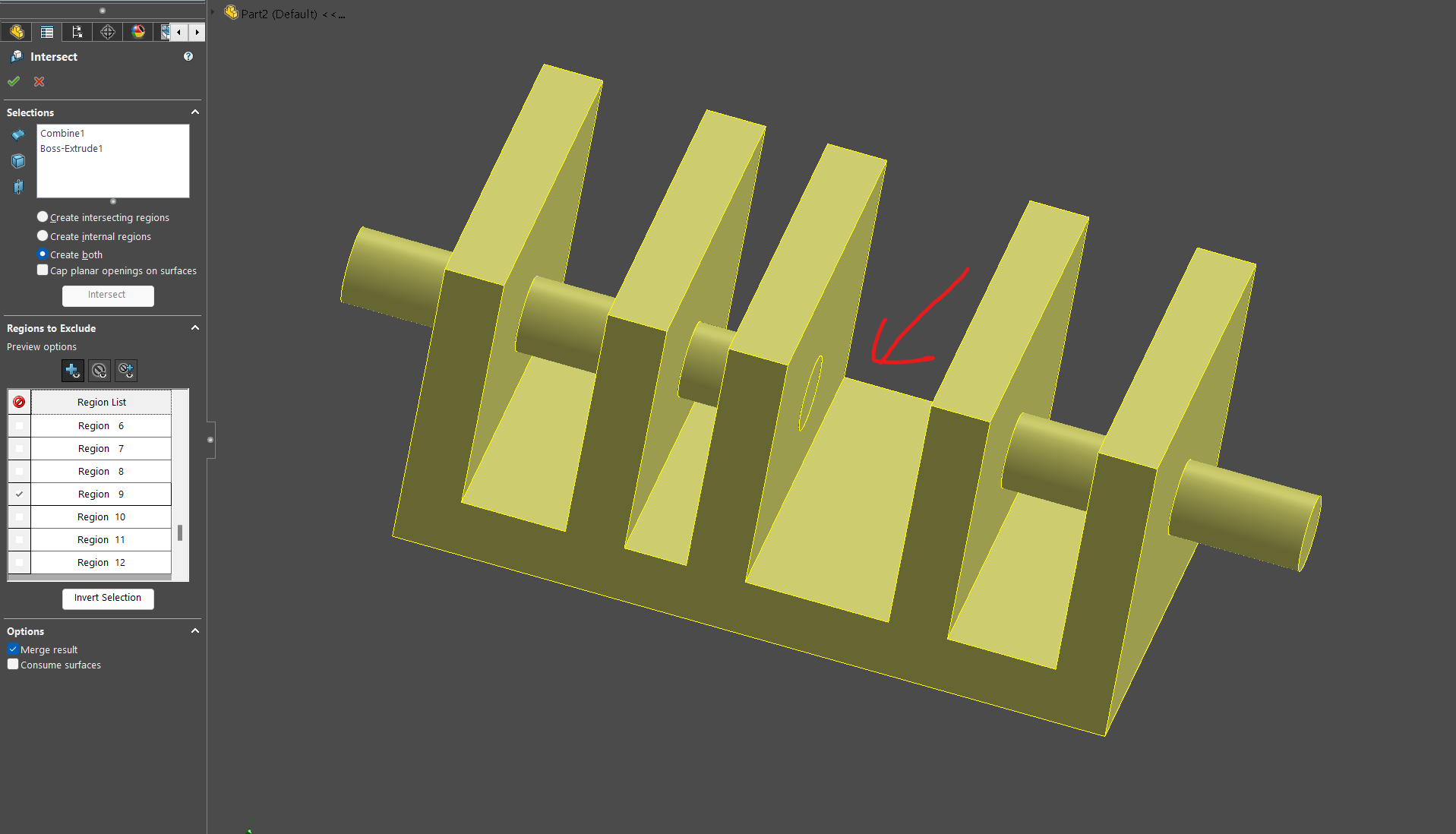

③ 멀티 바디 선택 후 필요없는 형상을 선택
If you think it's a good posting, please press the heart icon.
