Solidworks - step(stp) 파일 sub-assy없이 단일 파트 구조 상태로 import

영문판 Solidworks 캡쳐 이미지가 사용되지만, 한글판도 크게 다르지 않습니다.



Solidworks - step(stp)파일 sub-assy 없이 단일 파트 구조 상태로 import

---

PCB 또는 기타 구매품의 3d data  - step 파일을 Solidworks에서 열어보면 chip led와 같은 작은 부품들도 모두 단일 부품으로 인식하여 그 단일부품을 이루는 서브 앗세이까지 생성하여 많게는 수백 수천개의 파트수가 생성되게 됩니다.
형상만 필요하고 참고용인 부품의 경우 sub-assy 없이 단일 부품으로 사용하시면 파트수가 늘어날 수록 느려지는 solidworks 특성 상 속도면에서 이득을 볼 수 있습니다.

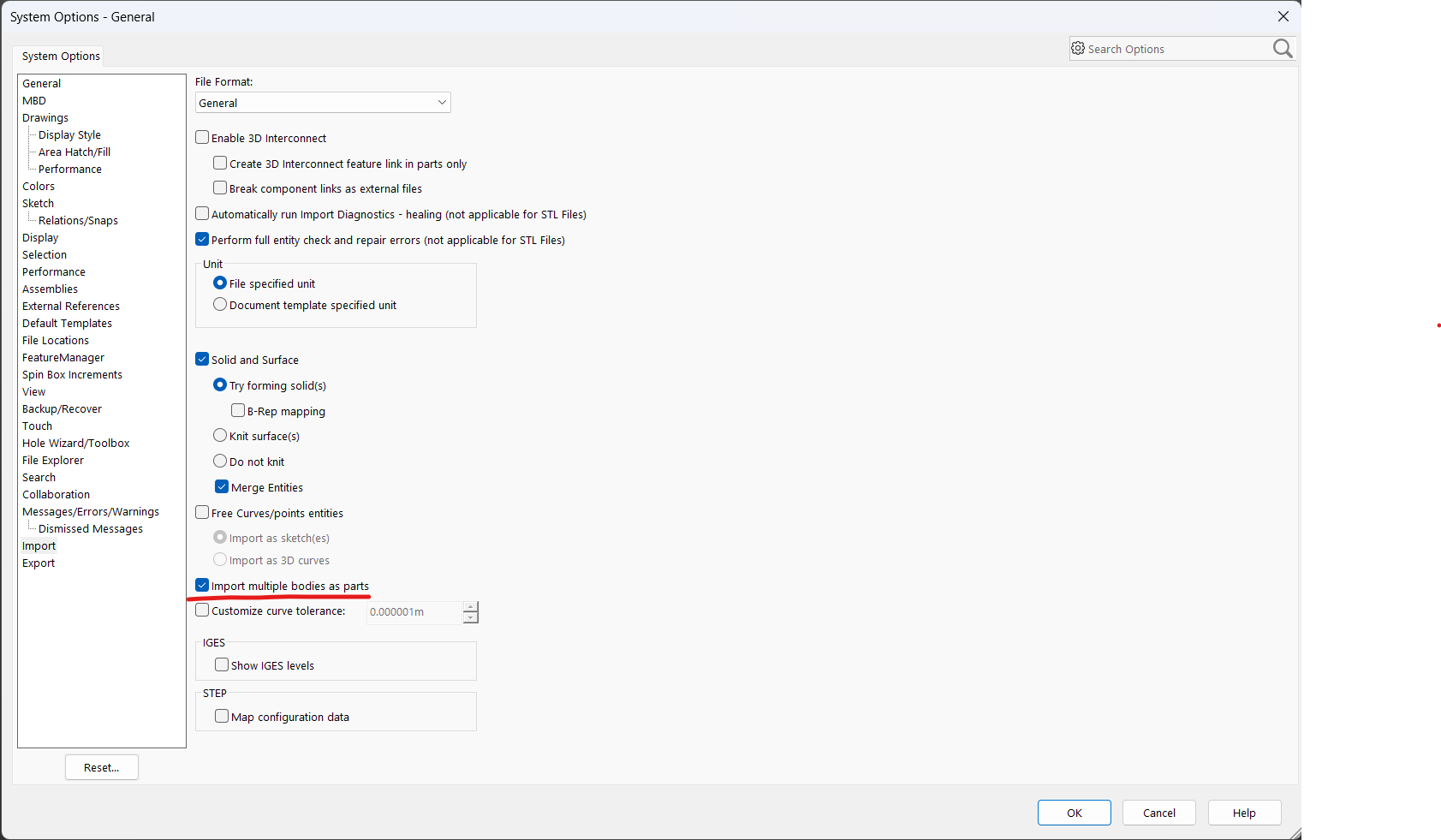

① Option → Import → Import multiple bodies as parts 선택 해제

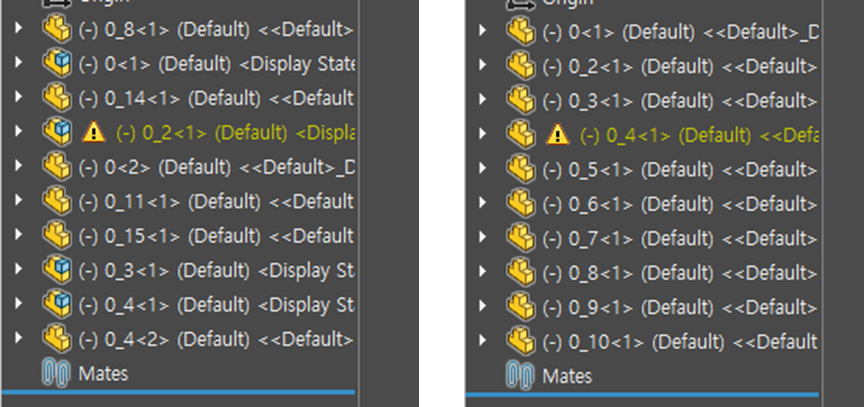

 좌 : 옵션 선택 상태                                                                   우 : 옵션 해제 상태

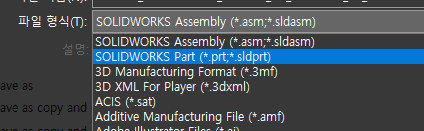

② Save as → *.sldprt 파일 형식으로 저장하여 단일 파일로 관리
